Проверка маслянного насоса TOYOTA COROLLA FIELDER двигатели 1NZ-FE, 2NZ-FE





Порядок проверки маслянного насоса Филдер с двигателем 1NZ-FE или 2NZ-FE:

1. Снимите редукционный клапан. Извлеките заглушку, снимите пружину и редукционный клапан.



Проверка редукционного клапана.

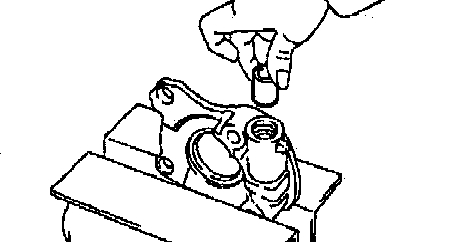

2. Проверка редукционного клапана.

Смазав поверхность клапана свежим моторным маслом, установите его в посадочное отверстие и убедитесь, что клапан опускается под собственным весом.

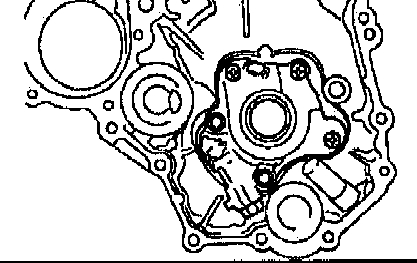

Отверните 2 болта, 3 винта и снимите





3. Снимите крышку масляного насоса.


Отверните 2 болта, 3 винта и снимите
крышку насоса.











4. Снимите шестерни масляного насоса. Примечание: при установке положение деталей должно быть сохранено.



5. Проверка роторов масляного насоса.Смажьте моторным маслом ведущий и ведомый роторы,установите их в корпус насоса и убедитесь, что роторы вращаются плавно.

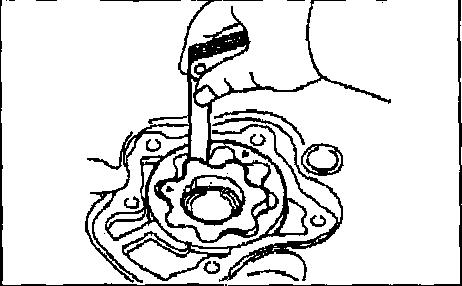

6. Проверка радиального зазора между выступами роторов. При помощи щупа измерьте зазор между выступами роторов. Номинальное значение 0,06 - 0,18 мм Предельное значение 0,28 мм



7. Проверка радиального зазора между ведомым ротором и корпусом. При помощи щупа измерьте зазор между ротором и корпусом насоса. Номинальное значение 0,250 - 0,325 мм Предельное значение 0,425 мм

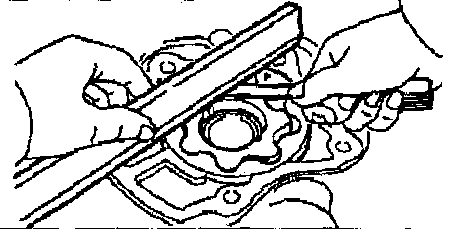

8. Проверка торцевого зазора между роторами и стенкой корпуса. При помощи линейки и щупа измерьте зазор между роторами и стенкой корпуса. Номинальное значение 0,03 - 0,09 мм Предельное значение 0,15 мм

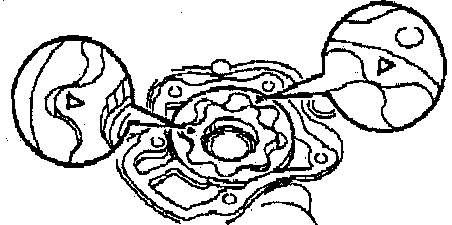

9. Установите роторы масляного насоса. Смажьте роторы моторным маслом и установите их, совместив метки.



10. Установите крышку масляного насоса, Установите крышку масляного насоса, заверните 2 болта и 3 винта.
Момент затяжки; болт . 8,8 Нм винт 10 Нм



. Установите редукционный клапан.

а) Смажьте редукционный клапан моторным маслом и установите его в корпус масляного насоса вместе с пружиной.

б) Установите заглушку редукционного клапана. Момент затяжки 24 Нм
