Меры безопасности при ремонте и техническом обслуживании COROLLA FIELDER :

• перед выполнением работ с электрооборудованием COROLLA FIELDER или полного снятия батареи сначала необходимо отсоединить кабель с отрицательной клеммы аккамулятора.

• при проведении сварочных работ следует отсоединить АКБ и разъемы электронного блока управления автомобиля FIELDER



• при проведении работ в салоне автомобиля, оборудованного системой подушек безопасности и преднатяжителей ремней (система SRS) следует быть внимательным, чтобы не повредить блок управления системы SRS. Во избежание случайного срабатывания подушек безопасностиперед началом работ установите колеса прямо и замок зажигания в положение "LOCK", отсоедините провод отрицательной клеммы аккамулятора и подождите не менее 90 секунд (время разряда резервного питания).



• разводные шплинты, уплотнительные накладки, уплотнительные кольца маслянные уплотнения рекомендуется заменять на новые , рекоменованные TOYOTA.

• соблюдайте все тех. условия в отношении величин момента затяжки резьбовых соединений. Применяйте динамометрический ключ.



• При поддомкрачивании автомобиля и установке его на опоры необходимо следить за тем, чтобы это производилось на предназначенные для этого места.



• Если поддомкрачивание FIELDER производится только сперели или сзади , нужно проследить, чтобы колеса противоположной оси были надежно заблокированы.



• Сразу после поддомкрачивания автомобиля FIELDER нужно установить его на подставки.
  Крайне опасно проводить какие-либо работы на авто вывешенном только на одном домкрате.

Точки установки домкрата и лап подъемника - схема







Меры безопасности при перевозке людей в COROLLA FIELDER :

• Тойота Королла Филдер оборудована передними и задними ремнями безопасности в движении все пассажиры должны быть пристегнуты ими.

• Рекомендуется перевозить детей только на заднем сиденьи Филдера в детских сиденьях, установленных лицевой сторлоной вперед. Не рекомендуется устанавливать детское сиденье на переднем пассажирском сиденьи, если все же возникла такая необходимость отодвиньте переднее пассажирское сиденье Филдера в крайне заднее положение.

• На задних боковых дверях возможна дополнительная блокировка дверей. С ее помощью можно закрыть задние двери так, что открыть их будет можно только с наружи. Рекомендуется использовать эту блокировку, когда на заднем сиденьи находятся маленькие дети.

• Подушки безопасности системы SRS COROLLA FIELDER срабатывают со значительным усилием и могут причинить вред непристегнутому пасажиру, они спроектированы как дополнение к основной предохранительной системе ремней безопасности.

•

•

•

•

•



• Для предотвращения срабатывания подушек безопасности запрещается снимать, разбирать, модифицировать, ударять по компонентам системы безопасности SRS FIELDER, не пытайтесь разбирать узел подушки безопасностиили узел преднатяжителя ремня, так как в них нет деталей, требующих обслуживания.




• Внимание ! Если подушки безопасности и (или) преднатяжители ремней срабатывали, то их нельзя отремонтировать или использовать повторно.

(картинку можно посмотреть в истинном размере кликнув по ней )

Меры безопасности при вождении

• всегда соблюдайте дистанцию до впереди идущего автомобиля


• следует учитывать , что по сравнению с автомобилем необорудованном антиблокировочной
  системой тормозов (ABC), тормозной путь вашего автомобиля FIELDER будет длинее при
  движении по ухабистым, неровным, покрытым гравием или снегом дорогам.



• при движении вниз по длинному или крутому склону тормозите двигателем, т.е. переключите его на пониженную передачу. При непрерывном интенсивном использовании тормозов они могут перегреться и не работать как следует.


• будьте осторожны при ускорении и торможении на скользкой дороге.
  Это может привести к буксованию или заносу.




• избегайте движения через водные препятствия с большой глубиной, т.к. попадание большого количества воды в отсек двигателя может вызвать повреждение двигателя TOYOTA FIELDER или электрических компонентов.





• при парковке FIELDER на склоне поверните передние колеса так, чтобы они уперлись в склон и автомобиль не катился. Обязательно задействуйте стояночный тормоз и установите селектор автоматической коробкипередач в положение " P " . Для механической коробки передач. установите рычаг переключения передач в положение первой передачи или передачи заднего хода. При необходимости можно под задние колеса подложить упоры.

• порядок действий при перегреве двигателя TOYOTA FIELDER





Меры безопасности при обслуживании электрооборудования

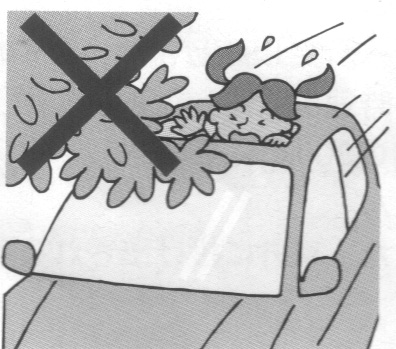

КАК НЕ НАДО ДЕЛАТЬ

Для тех кто не понимает русский язык - ниже весёлые картинки - первая как надо делать,
остальные как не надо. Кликнув по картинке - увидите ее в настоящем размере.
