Меры безопасности при работе с топливной системой FIELDER - продолжение





назад к пункту д)

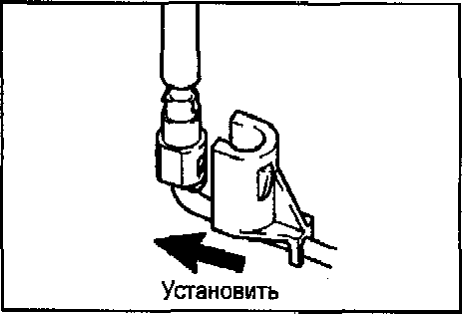

е) Подсоедините зажим к разъему.

Подсоедините зажим к разъему.



ж) После подсоединения проверьте отсутствия подтекания топлива через соединение.

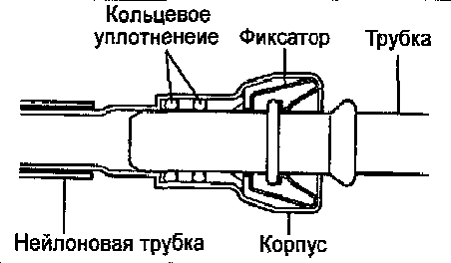

7. При работе с быстроразъемными (металлическими) соединениями топливопровода сделайте следующее:

При работе с быстроразъемными (металлическими) соединениями топливопровода

а) Осмотрите трубопровод и разъем. При наличии загрязнения очистите разъем и трубопровод.

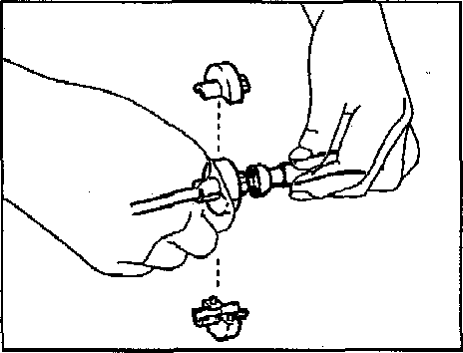

б) Подсоедините спецприспособление, как показано на рисунке.

Подсоедините спецприспособление,

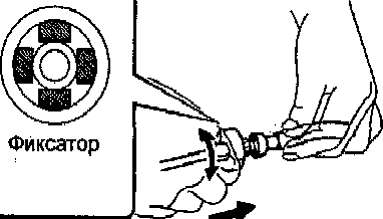

в) Поверните спецприспособление и совместите держатели разъема с ответной частью спецприспособления и вставьте спецприспособление в разъем.

Поверните спецприспособление и совместите держатели разъема с ответной частью спецприспособления и вставьте спецприспособление в разъем.

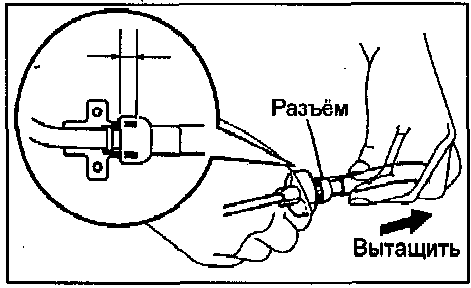

г) Потяните за трубку и разъедините разъем.

Потяните за трубку и разъедините разъем.

д) Перед подсоединением проверьте целостность соединяемых элементов разъемов и убедитесь в отсутствии посторонних включений.

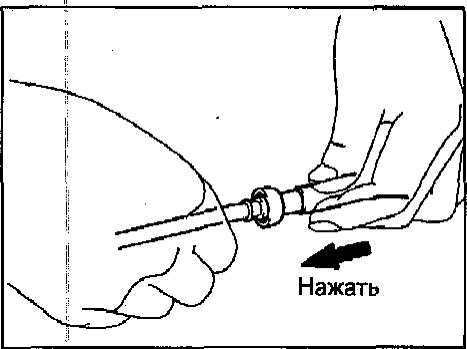

е) Совместите оси соединяемых элементов и установите разъем до характерного щелчка. При необходимости нанесите немного моторного масла на трубку топливного фильтра.

Совместите оси соединяемых элементов и установите разъем до характерного щелчка. При необходимости нанесите немного моторного масла на трубку топливного фильтра.

ж) После подсоединения проверьте отсутствия подтекания топлива через соединение.


8. Меры предосторожности при снятии и установке форсунок

а) Никогда не используйте повторно кольцевое уплотнение.

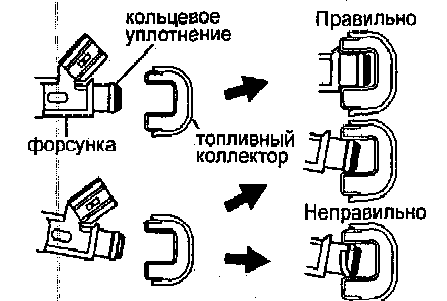

б) При установке кольцевого уплотнения на форсунку соблюдайте осторожность, чтобы ни в коем случае не повредить его.

в) Перед установкой смажьте кольцевое уплотнение веретенным маслом или топливом. Никогда не используйте моторное и трансмиссионное масло или тормозную жидкость.

При установке кольцевого уплотнения на форсунку соблюдайте осторожность, чтобы ни в коем случае не повредить его.

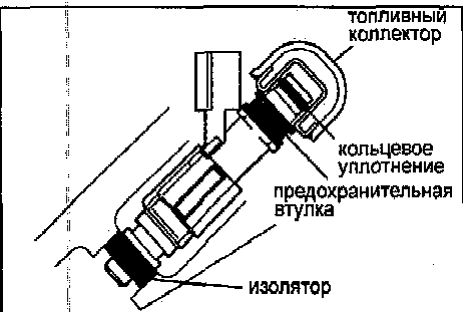

г) Установите форсунку в головку блока цилиндров и топливный коллектор, как показано на рисунке.

Перед установкой смажьте веретенным маслом или бензином место контакта кольцевого уплотнения форсунки и топливного коллектора.

Установите форсунку в головку блока цилиндров и топливный коллектор

7. После обслуживания топливной системы проверьте отсутствие подтекания топлива.


Примечание: после работы с топливной с системой в течение недели проверяйте двигатель на отсутствие утечек и запаха топлива.
