Управление кондиционером и отопителем TOYOTA COROLLA FIELDER



Пользовательскогопоиска





Управление работой кондиционера и отопителя осуществляется с панели управления.

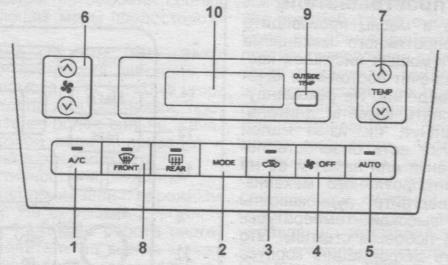

панель управления кондиционером и отопителем Филдера



  1. выключатель кондиционера " A / C " FIELDER
  2. переключатель направления потока воздуха (выбор режима) - " MODE "
  3. переключатель регулировки забора воздуха ( вентиляция / рециркуляция )
  4. выключатель кондиционера и отопителя Филдер - "OFF"
  5. выключатель автоматического режима работы кондиционера - "AUTO"
  6. переключатель скорости вращения вентилятора отопителя
  7. регулятор температуры TOYOTA FIELDER - "TEMP"
  8. выключатель обдува лобового стекла COROLLA FIELDER - " FRONT "
  9. выключатель режима индикации температуры окружающего воздуха.
  10. информационное табло

Для включения кондиционера или отопителя нужно нажать выключатель "AUTO"

Для включения кондиционера нажать на выключатель " A / C " . При включении на выключателе загорается индикатор зеленого цвета. Если режим кондиционера был включен при выключении двигателя, то при запуске двигателя Филдер сразу начнет работать режим кондиционирования.

Для выключения кондиционера повторно нажмите на выключатель " A / C " ., в этом случае будет работать отопитель. Если нажать на выключатель "OFF" - отопитель выключиться.

Мигание индикатора в ходе работы системы кондиционирования означает нарушение работы системы, при этом кондиционер автоматически выключится.

Для переключения режима обдува нажмите кнопку " MODE " . На информационном табло появится индикатор, показывающий текущую схему обдува.

Переключатель регулировки забора воздуха ( вентиляция / рециркуляция ) позволяет осуществлять забор воздуха либо снаружи Филдера либо из салона. Если в течении долгого времени работает режим рецеркуляция, то стекла могут запотеть. При запотевании лобового стекла необходимо нажать на выключатель обдува лобового стекла - " FRONT " .

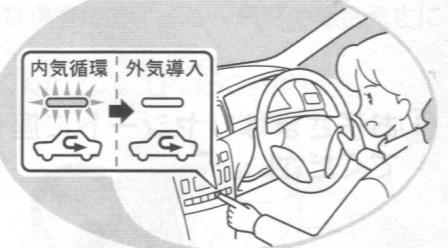

переключатель регулировки забора воздуха ( вентиляция / рециркуляция ) Филдер

Управление силой потока воздуха осуществляется переключателем на панели - позиция 6.

Регулятор температуры "TEMP" предназначен для задания значения температуры нагрева или охлаждения воздуха в салоне Филдер в диапазане от 18 до 32 градусов.

Если установлен режим максимального охлаждения - на информационном табло появляется индикация "MAX COLD"

Если установлен режим максимального отопления - на информационном табло появляется индикация "MAX HOT ".

Выключатель "AUTO" предназначен для автоматического управления работой кондиционера и отопителя. В режиме "AUTO" автоматически регулируется сила и направление воздушного потока. При работе в этом режиме есть возможность задавать тепмературу поступающего воздуха . Если нажать на любой другой выключатель , то работа в автоматическом режиме прекратится.

При нажатии выключателя - "OUTSIDE TEMP" , позиция 3 , на информационном табло показывается индикация температуры окружающего воздуха за бортом.

При запотевании (замерзании) стекла задней двери TOYOTA COROLLA FIELDER необходимо нажать на выключатель "REAR" на панели ( на рисунке без цифры ) . При этом ключ в замке зажигания должен быть установлен в положение "ON" . Работа обогревателя сопровождается горением индикатора на выключателе.

Обогреватель работает 15 минут, затем автоматически отключается. Принудитедьно повторно включается еще одним нажатием на кнопку.

Следует помнить, что длительная работа обогревателя заднего стекла может привести тк разрядке аккамуляторной батареи и к выходу из строя самого обогревателя.

При очистке стекла задней двери FIELDER нужно быть аккуратным. чтобы не повредить нити обогревателя.
