TOYOTA COROLLA FIELDER - проверка электровентилятора системы охлаждения



 Проверки на автомобиле

1. Проверка на непрогретом двигателе (температура охлаждающей жидкости менее 83°С).

а) При выключенном кондиционере включите зажигание (ON) и убедитесь, что вентилятор не вращается.

б) Отсоедините разъем датчика температуры охлаждающей жидкости и убедитесь, что при включенном
зажигании вентилятор вращается.



2. Проверка на прогретом двигателе (температура охлаждающей жидкости более 93°С).

а) Прогрейте двигатель и убедитесь, что кондиционер выключен.

6} Убедитесь, что при температуре выше 96°С охлаждающей жидкости вентилятор включается, а при температуре ниже 94,5°С - выключается.



Примечание: датчик температуры охлаждающей жидкости установлен на выпускном патрубке головки блока цилиндров.

Примечание
- работу вентилятора контролирует электронный блок управления двигателем;
- проверку температуры охлаждающей жидкости можно осуществить при помощи сканера.



3. Проверка электродвигателя вентилятора.

а) Подайте напряжение аккумуляторной батареи на выводы электродвигателя вентилятора и убедитесь, что он вращается плавно.

б) Проверьте величину тока в цепи электродвигателя. кроме 1ZZ-FE 4WD 8 - 12 А
1ZZ-FE 4WD 10.6 - 16.6 А





Проверка компонентов

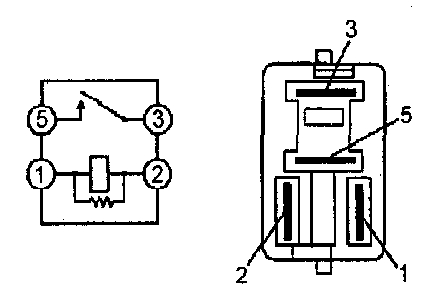

1. Реле электродвигателя вентилятора.

а) Убедитесь в наличии проводимости между выводами реле "1"<->"2" и в отсутствии проводимости между выводами "З"<->"5".

б) Подайте напряжение от аккумуляторной батареи к выводам "1"<->"2" реле и убедитесь в наличии
проводимости между выводами "3"<->"5".

Проверка компонентов электровентилятора Филдера

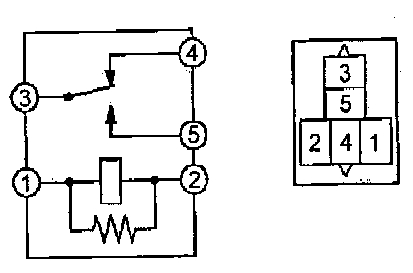

2. Реле электродвигателя вентилятора №2.

а) Убедитесь в наличии проводимости между выводами реле "1"<->"2" и "3"<->"4"

б) Подайте напряжение от аккумуляторной батареи к выводам "1"<->"2" реле и убедитесь в наличии
проводимости между выводами "3"<->"5



Реле электродвигателя вентилятора №2.



3. Резистор электродвигателя вентилятора.

Проверьте сопротивление между выводами разъема.

Номинальное значение 1,17 - 1,43 Ом (при 20oС)
