Проверка статора - начало пп. 1-7

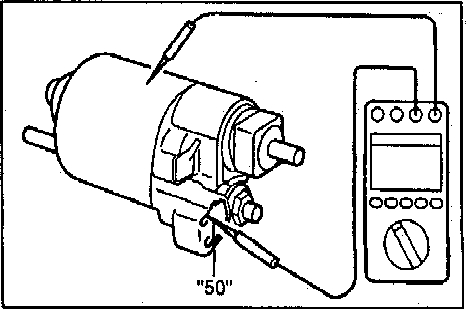

8. Проверка удерживающей обмотки

С помощью омметра убедитесь в отсутствии проводимости между выводом стартера "50" и корпусом.

9. Проверка водила и подшипника

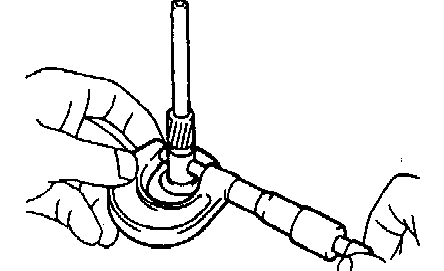

а) С помощью микрометра измерьте внешний диаметр посадочной поверхности водила под подшипник

Номинальный диаметр 14, 982 - 15, 000 мм

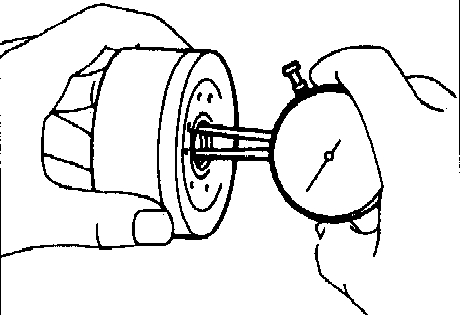

б) Измерьте внутренний диаметр подшипника.
Номинальный внутренний диаметр подшипника 15,008 - 15,050 мм

в) Подсчитайте величину зазора между подшипником и водилом, вычитая диаметр оси водила из внутреннего диаметра подшипника.

Зазор: номинальный 0,01 - 0,06 мм ; предельный 0,20 мм

Если зазор превышает максимальное значение, то замените водило и подшипник.

10. Замена подшипника (при необходимости)

а) При помощи съемника снимите подшипник.

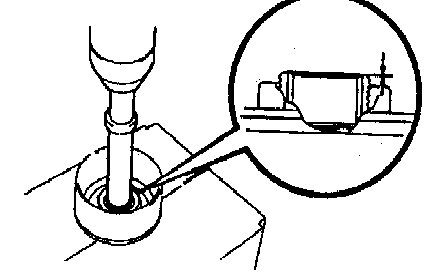

б) Запрессуйте новый подшипник, как показано на рисунке.
