Cборка генератора

1. Установите ротор генератора,

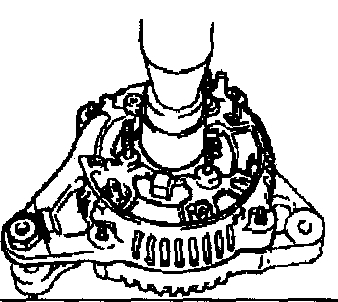

а) Установите крышку генератора привода на ротор.

б) Установите корпус выпрямительного блока.

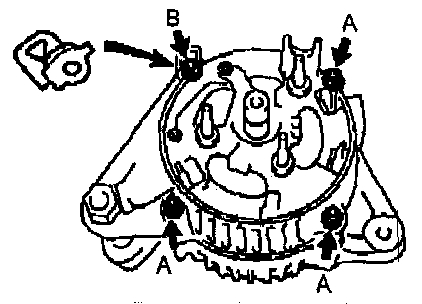

в) Закрепите корпус и клемму вывода четырьмя гайками.
Момент затяжки: А 4,5 Нм ; В 5.5 Hм

2. Установите выпрямительный блок. Момент затяжки 3 Нм

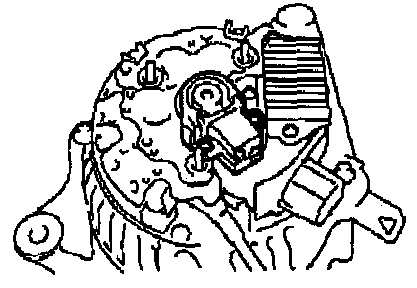

3. Установите регулятор напряжения. Момент затяжки 2 Нм

4. Установите щеткодержатель.

а) Установите щеткодержатель. Момент затяжки 2 Нм
б) Заверните 3 гайки и болт крепления задней крышки. Момент затяжки: гайка 4,4 Нм ; болт 3,9 Нм

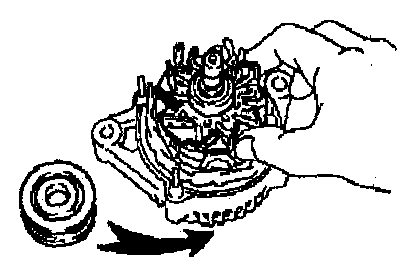

5. Установите шкив генератора

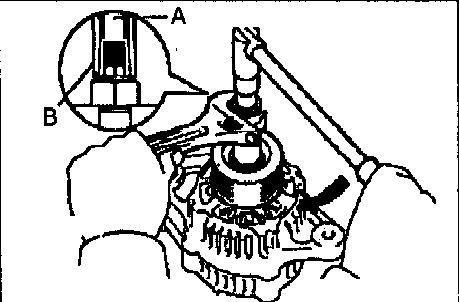

а) Установите спецприспособление (А).

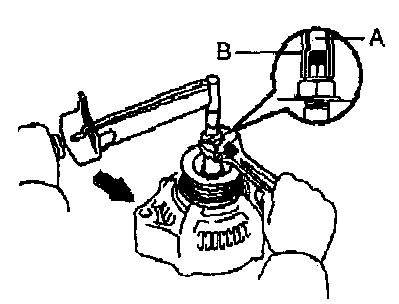

б) Удерживая спецприспособление (А) динамометрическим ключом, затяните спецприспособление (В).
Момент затяжки 39 Нм

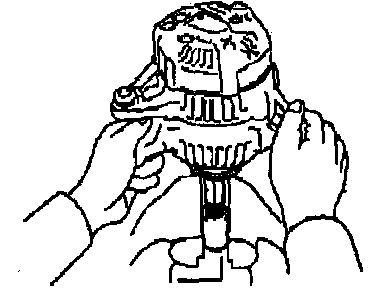

в) Зажмите спецприспособление (С) в тисках и установите генератор на него.

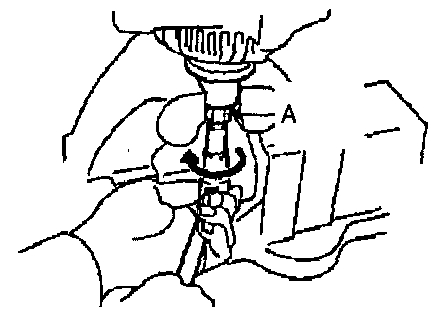

г) Для затяжки гайки крепления шкива необходимо повернуть спецприспособление (А) в направлении, показанном на рисунке. Момент затяжки 110 Нм

д) Снимите генератор со спецприспособления (С)

е) Отверните спецприспособление (В) и снимите спецприспособления (А) и (В).

ж) Убедитесь, что ротор вращается плавно, без заедания.

Генератор, составные части
