Снятие цепи привода ГРМ TOYOTA COROLLA FIELDER - двигатели серии NZ





Пользовательского поиска



Порядок снятия цепи привода газораспределительного механизма.

1. Слейте охлаждающую жидкость

2. Снимите правое переднее колесо.
3. Снимите правую нижнюю защиту двигателя.
4. Снимите ремень привода навесных агрегатов и генератор.
5. Отсоедините насос усилителя рулевого управления.

6. Снимите амортизатор правой опоры, а) Установите домкрат под двигатель.

Примечание : положите деревянный брусок между пятой домкрата и двигателем

б) Снимите болт крепления трубки к амортизатору правой опоры двигателя.

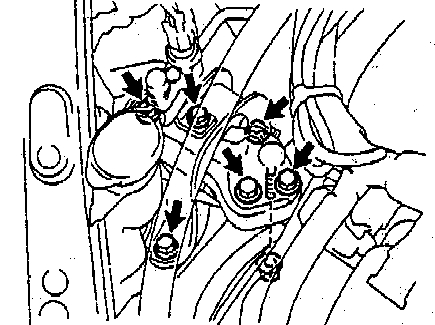

в) Выверните пять болтов и гайку, снимите амортизатор правой опоры.

Снятие цепи привода ГРМ TOYOTA COROLLA FIELDER. в) Выверните пять болтов и гайку, снимите амортизатор правой опоры.



7. Снимите крышку головки блока цилиндров.
а) Отверните четыре гайки и снимите крышку №2 головки блока цилиндров.
б) Снимите катушки зажигания (см. главу "Система зажигания").
в) Отсоедините два шланга системы принудительной вентиляции картера от головки блока цилиндров.

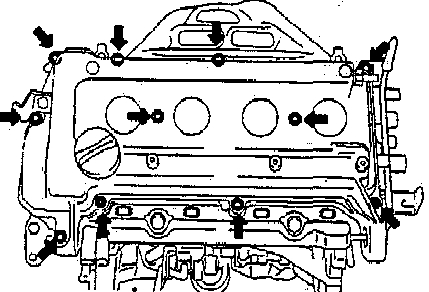

г) Выверните семь болтов и две гайки, снимите две шайбы, крышку головки блока цилиндров и прокладку.

г) Выверните семь болтов и две гайки, снимите две шайбы, крышку головки блока цилиндров и прокладку.

8. Установите поршень первого цилиндра в ВМТ ( верхнюю мертвую точку ) такта сжатия,

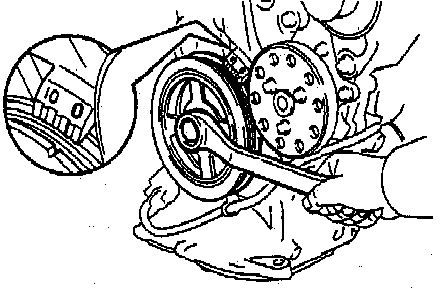

а) Поверните шкив коленчатого вала и совместите его риску с меткой "0" на крышке цепи привода ГРМ.

а) Поверните шкив коленчатого вала и совместите его риску с меткой "0" на крышке цепи привода ГРМ.

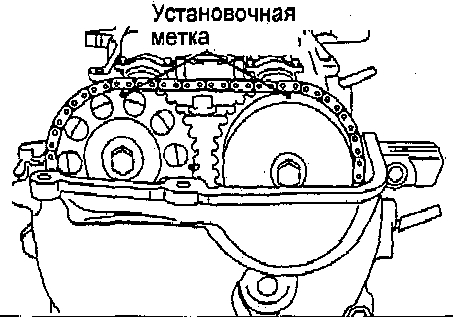

б) Убедитесь, что метка на звездочке распределительного вала и метка на звездочке системы VVT находятся вверху, как показано на рисунке ниже.

б) Убедитесь, что метка на звездочке распределительного вала и метка на звездочке системы VVT находятся вверху, как показано на рисунке ниже.

Если метки не совпадают, поверните коленчатый вал на 360° и установите метки, как указывалось выше.

Далее ... 9. Снимите шкив коленчатого вала ...
