Снятие цепи привода ГРМ двигателя 1NZ ; 2 NZ COROLLA FIELDER, часть 2





Пользовательского поиска



Назад.

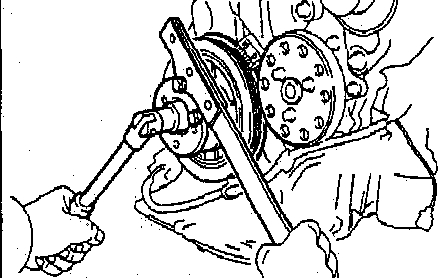

9. Снимите шкив коленчатого вала, а) С помощью спецприспособления выверните болт крепления шкива.

9. Снимите шкив коленчатого вала, а) С помощью спецприспособления выверните болт крепления шкива.

б) Снимите шкив коленчатого вала и штифт.

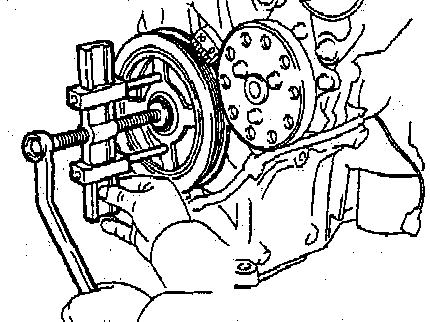

Примечание: в случае необходимости воспользуйтесь при снятии шкива спецприспособлением.

в случае необходимости воспользуйтесь при снятии шкива спецприспособлением.



10. Снимите датчик положения коленчатого вала
11. Снимите кронштейн правой опоры двигателя, вывернув четыре болта.
12. Снимите насос охлаждающей жидкости
13. Снимите клапан системы VVT

Снятие цепи привода ГРМ COROLLA FIELDER

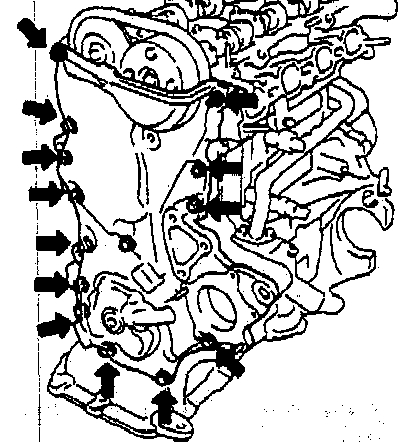

14. Снимите крышку цепи привода ГРМ. а) Выверните 13 болтов и гайку.

б) Выверните шпильку.

Снимите крышку цепи привода ГРМ. а) Выверните 13 болтов и гайку.

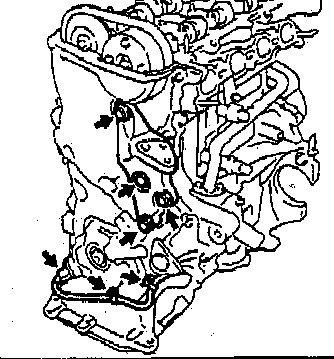

в) Вставьте отвертку между крышкой и головкой блока или блоком цилиндров, снимите крышку цепи привода ГРМ.
г) Снимите два кольцевых уплотнения с блока цилиндров и картера.


15. Снимите натяжитель цепи привода ГРМ, отвернув два болта,
16. Снимите направляющую натяжителя цепи привода ГРМ.
17. Снимите успокоитель цепи привода ГРМ, отвернув два болта.
18. Снимите цепь привода ГРМ
