Замена термостата на TOYOTA FIELDER с двигателем 2 ZZ-GE



 Порядок замены термостата на COROLLA FIELDER с двигателем 2 ZZ-GE



1. Снимите правую часть защиты двигателя

2. Слейте охлаждающую жидкость

Снимите ремень привода навесных агрегатов.

3. Снимите ремень привода навесных агрегатов.

а) Снимите зажим трубки системы
кондиционирования.


б) Медленно поверните натяжитель
по часовой стрелке и снимите ремень.











4. Снимите кронштейн №1 генератора.


отсоедините зажим проводки ;

5. Снимите генератор.

а) Отсоедините зажим проводки.















Снимите клемму "+В"



б) Снимите клемму "+В"

в) Отсоедините разъем.

г) Отверните 2 болта и снимите генератор.











б) Установите перепускной клапан в положение, показанное на рисунке.

6. Снимите впускной патрубок системы охлаждения.

7. Снимите термостат.



8. Установите термостат.

а) Установите новую прокладку на термостат.

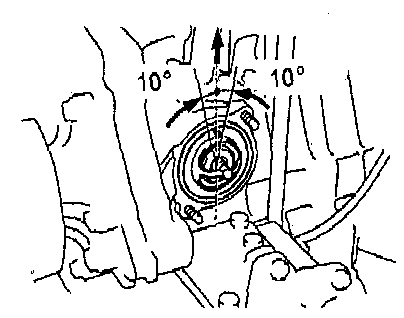

б) Установите термостат, ориентировав перепускной клапан, как показано на рисунке.







9. Установите впускной патрубок системы охлаждения. Момент затяжки 10 Нм

10. Установите генератор. Момент затяжки; М8 29 Нм ; M10 58 Нм

11. Установите кронштейн №1 генератора. Момент затяжки 29 Нм

12. Залейте охлаждающую жидкость

13. Убедитесь в отсутствии утечек охлаждающей жидкости.
