Порядок снятия цепи привода газораспределительного механизма.
Назад на стр.
чтобы увеличить картинку кликните по ней.

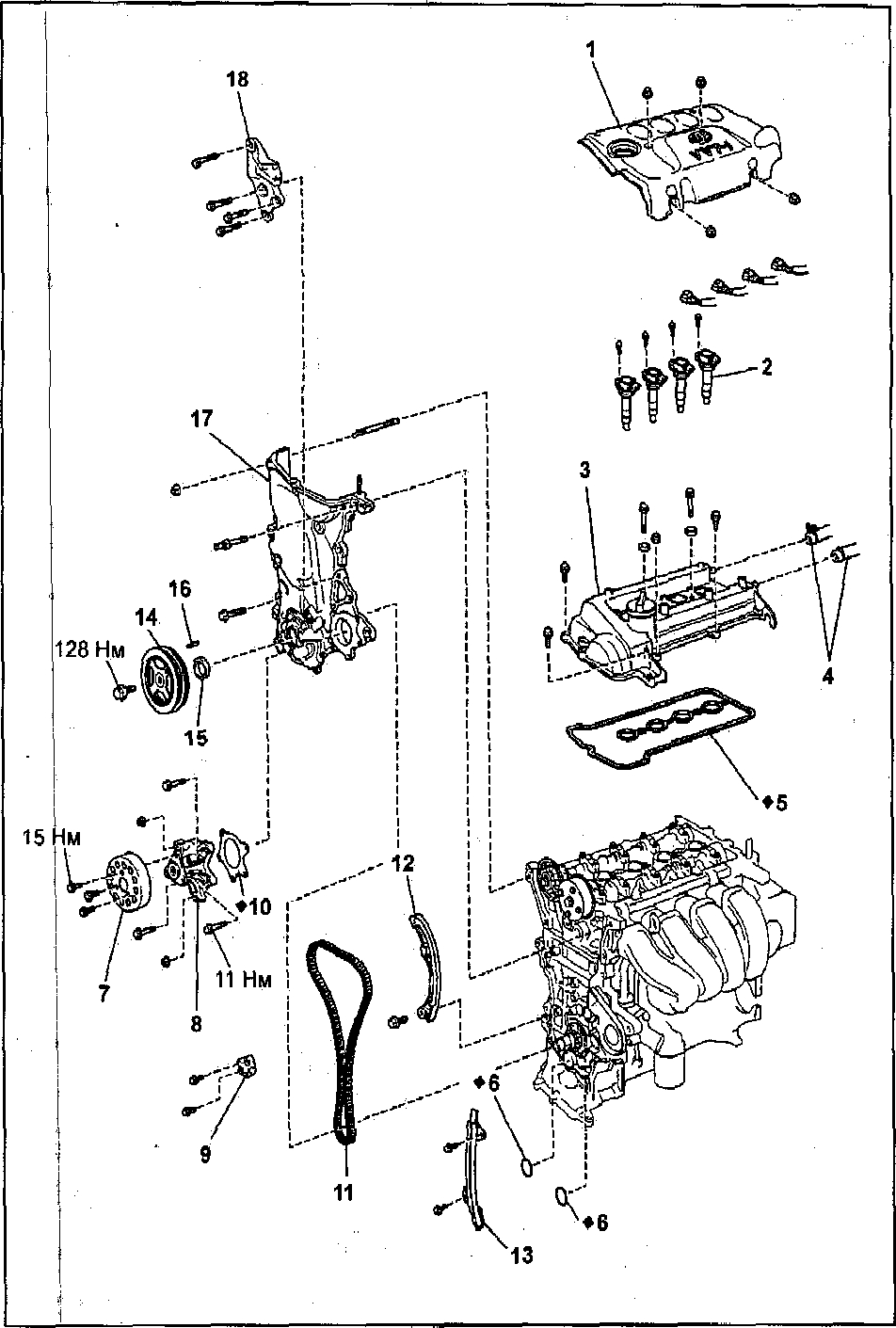

1 - крышка головки блока цилиндров № 2;
2 - катушки зажигания,
3 - крышка головки блока цилиндров,
4 - шланги системы принудительной вентиляции картера,
5, 10 - прокладка,
6 - кольцевое уплотнение,
7 - шкив насоса охлаждающей жидкости,
8 - насос охлаждающей жидкости,
9 - натяжитель цепи привода ГРМ,
11 - цепь привода ГРМ,
12 - направляющая натяжителя цепи привода ГРМ,
13 - успокоитель цепи привода ГРМ,
14 - шкив коленчатого вала,
15 - передний сальник коленчатого вала,
17 - крышка цепи привода ГРМ,
18 - кронштейн правой опоры двигателя
