Установка двигателей 1 NZ- FE ; 2 NZ - FE TOYOTA FIELDER





Пользовательскогопоиска



Продолжение. Часть 2.

Назад



21. Установите продольную балку.

22. Установите подрамник. Установите передний и задний амортизаторы опор двигателя.
Момент затяжки ...52 Нм


23. а) Установите выпускной коллектор с новой прокладкой, заверните болты его крепления в последовательности, показанной на рисунке. Момент затяжки 27 Нм
б) Установите кронштейн выпускного коллектора. Момент затяжки 37 Нм

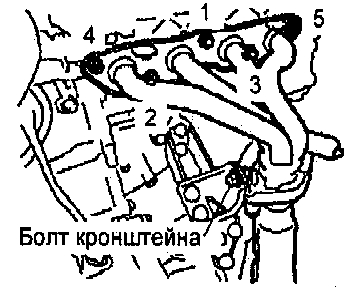

а) Установите выпускной коллектор с новой прокладкой, заверните болты его крепления в последовательности, показанной на рисунке. Момент затяжки 27 Нм



24. (Модели 4WD) Установите теплозащитный экран №1 выпускного коллектора.
Момент затяжки 8 Нм
25. (Модели 4WD) Установите рулевую рейку в сборе. Момент затяжки 127 Нм


26. Установите насос гидроусилителя рулевого управления на двигатель и заверните болты его крепления.
Примечание : болт "А" затягивайте после регулировки натяжения ремня.
Момент затяжки 44 Нм

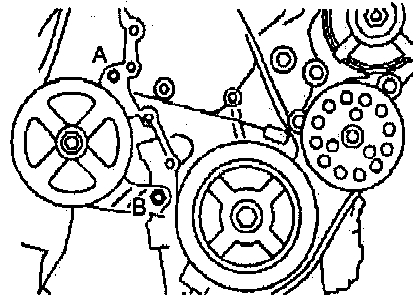

Установите насос гидроусилителя рулевого управления на двигатель и заверните болты его крепления.



27. Установите ремень привода насоса гидроусилителя рулевого управления.
28. Отрегулируйте натяжение ремня привода навесных агрегатов.


29. а) Установите двигатель с трансмиссией на подъемник.

б) Установите двигатель и трансмиссию на автомобиль.
в) Предварительно установите подрамник и заверните шесть болтов ее крепления.

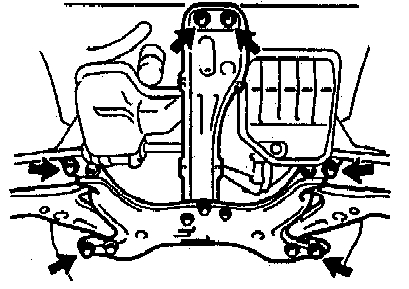

Установите двигатель с трансмиссией на подъемник.



г) Установите амортизатор левой опоры двигателя. Момент затяжки 80 Нм

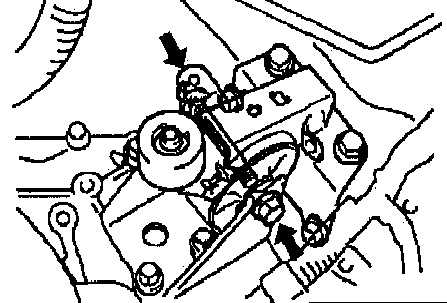

Установите амортизатор левой опоры двигателя. Момент затяжки 80 Нм



д) Установите амортизатор правой опоры двигателя. Момент затяжки 52 Нм

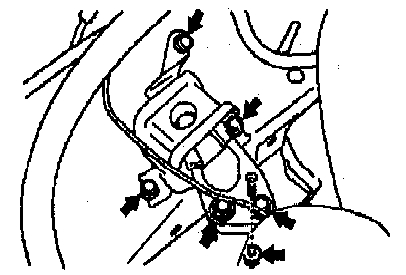

Установите амортизатор правой опоры двигателя. Момент затяжки 52 Нм



Далее ... е) Установите спецприспособление
