Продолжение. Часть 3

Назад на стр.

Назад к началу установки двигателей.

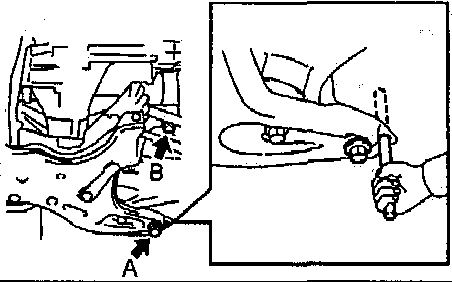

е) Установите спецприспособление в отверстие правой стороны подрамника.
ж) Предварительно затяните болты "А" и "В".

е) Установите спецприспособление в отверстие правой стороны подрамника.

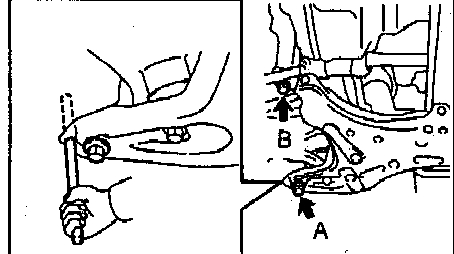

з) Установите спецприспособление в отверстие левой стороны подрамника.
и) Предварительно затяните болты "А" и "В".


з) Установите спецприспособление в отверстие левой стороны подрамника.



к) При установленном спецприспособлении затяните болты "А" и "В" правой части подрамника. Момент затяжки: болт "А" 113 Нм ; болт "В" 157 Нм


л) При установленном спецприспособлении затяните болты "А" и "В" левой части подрамника. Момент затяжки: болт "А" ..... 113 Нм ; болт "В" 757 Нм


м) Заверните два болта продольной балки. Момент затяжки 39 Нм

30. (Модели 4WD) Установите карданный вал.


31. Установите нижний рычаг №1 передней подвески. Момент затяжки 142 Нм


32. Установите стойки стабилизатора поперечной устойчивости. Момент затяжки 74 Нм


33. Установите левый наконечник рулевой тяги. Момент затяжки 49 Нм



Далее ... 34. Заверните новую гайку левой ступицы и законтрите ее.
