Насос охлаждающей жидкости - система охлаждения TOYOTA COROLLA FIELDER



Система охлаждения Toyota Corolla Fielder предназначена для защиты от перегрева двигателя во время работы, а также в сложных климатических или дорожных условиях, при работе двигателя Fielder на повышенных оборотах.

Проверка охлаждающей жидкости ; Замена охлаждающей жидкости.



Насос охлаждающей жидкости (серия NZ)

Насос охлаждающей жидкости ( серия NZ )

Проверка

- Убедитесь в отсутствии утечек охлаждающей жидкости через дренажное отверстие.

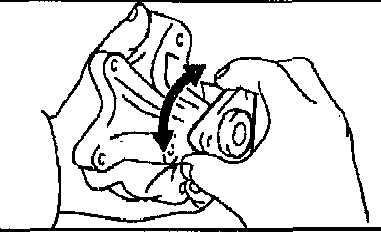

-Убедитесь, что подшипник насоса вращается плавно и бесшумно.

рис.1





замена движка охл. жидкости на Филдере



Замена

1. Слейте охлаждающую жидкость.

2. Снимите ремень привода навесных агрегатов.

3. Снимите шкив насоса охлаждающей жидкости.

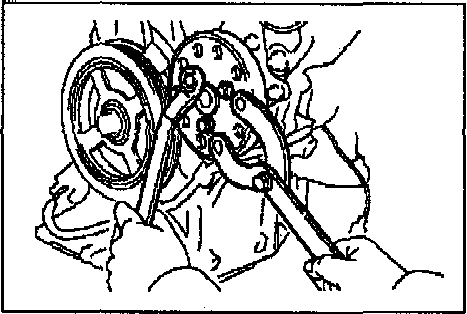

а)При помощи спецприспособления зафиксируйте шкив.
б) Отверните 3 болта и снимите шкив
.



рис.2





4. Снимите насос охлаждающей жидкости



4. Снимите насос охлаждающей жидкости

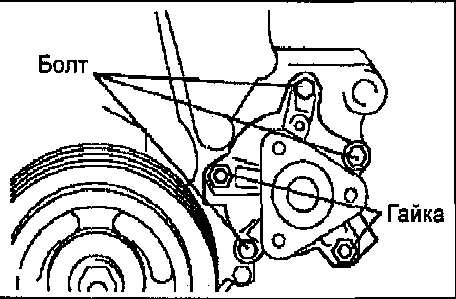

а) Отверните 3 болта, 2 гайки и снимите насос.









рис.3

5. Установите насос охлаждающей жидкости. с новой прокладкой, заверните 3 болта и 2 гайки крепления.
Момент затяжки 11 Нм

6. Установите шкив насоса охлаждающей жидкости. Зафиксируйте шкив насоса и заверните 3 болта крепления. Момент затяжки 15 Нм ( рис.2 )

7. Установите ремень привода навесных агрегатов.

8. Отрегулируйте натяжение ремня привода навесных агрегатов.

9. Проверьте натяжение ремня привода навесных агрегатов.

10. Залейте охлаждающую жидкость.

11. Убедитесь в отсутствии утечек охлаждающей жидкости.
